Глава 11. Раскручиваем объекты: момент инерции

Глава 11. Раскручиваем объекты: момент инерции

В этой главе…

  • Переходим от динамики поступательного движения к динамике вращательного движения
  • Вычисляем момент инерции
  • Определяем работу вращательного движения
  • Находим связь между работой и изменением кинетической энергии
  • Изучаем закон сохранения момента импульса

Эта глава посвящена динамике вращательного движения, т.е. описанию сил и их влияния на характер вращательного движения. Здесь рассматриваются основные законы динамики вращательного движения по аналогии с законами динамики поступательного движения. Например, описывается аналог второго закона Ньютона (см. главу 5), представлено новое понятие “момент инерции”, исследуется связь между работой и кинетической энергией и т.п.

Применяем второй закон Ньютона для вращательного движения

Согласно второму закону Ньютона (см. главу 5), ускорение объекта под действием силы пропорционально величине силы и обратно пропорционально массе объекта:

Глава 11. Раскручиваем объекты: момент инерции

где ​( mathbf{a} )​ — это вектор ускорения, ( mathbf{F} ) — вектор силы, а ​( m )​ — масса объекта. Подробнее о векторах рассказывается в главе 4. Соблюдается ли этот закон для вращательного движения?

В главе 10 мы уже познакомились характеристиками вращательного движения, которые являются эквивалентами (аналогами) некоторых характеристик поступательного движения. А как будет выглядеть аналог у второго закона Ньютона? Похоже, что во вращательном движении роль ускорения ( mathbf{a} ) играет угловое ускорение ( alpha ), а роль силы ( mathbf{F} ) — момент силы ( mathbf{M} )? Не вдаваясь в подробности, скажем лишь, что это действительно так. А что же с массой? Оказывается, что для этого используется новое понятие — момент инерции ​( l )​. Известно, что второй закон Ньютона для вращательного движения принимает следующий вид:

Глава 11. Раскручиваем объекты: момент инерции

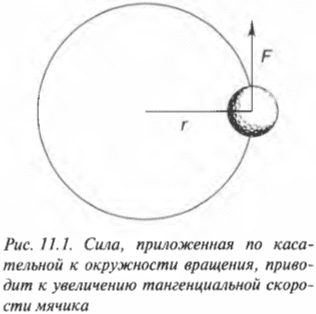

Рассмотрим простой пример. Пусть привязанный нитью мячик для игры в гольф вращается по окружности, как показано на рис. 11.1. Допустим, что к мячику приложена направленная по касательной к окружности тангенциальная сила, которая приводит к увеличению тангенциальной скорости мячика. (Обратите внимание, что речь идет не о нормальной силе, направленной вдоль радиуса окружности вращения. Более подробно нормальная и тангенциальная скорости, а также нормальное и тангенциальное ускорения рассматриваются в главе 10.)

Глава 11. Раскручиваем объекты: момент инерции

Поскольку:

Глава 11. Раскручиваем объекты: момент инерции

то, умножая обе части этой формулы на радиус окружности ​( r )​, получим:

Глава 11. Раскручиваем объекты: момент инерции

Поскольку ​( rmathbf{F}=mathbf{M} )​ то

Глава 11. Раскручиваем объекты: момент инерции

или

Глава 11. Раскручиваем объекты: момент инерции

Таким образом, частично совершен переход от второго закона Ньютона для поступательного движения к его аналогу для вращательного движения. (Следует отметить, что это выражение справедливо для материальной точки, т.е. объекта, размерами которого можно пренебречь по сравнению с величиной радиуса окружности ​( r )​. Для протяженного объекта следует использовать другие формулы, которые описываются далее в этой главе. — Примеч. ред.)

Преобразуем тангенциальное ускорение в угловое

Чтобы полностью перейти от описания поступательного движения к описанию вращательного движения, необходимо использовать связь между угловым ускорением ​( alpha )​ и тангенциальным ускорением ​( mathbf{a} )​. Как нам уже известно из главы 10, они связаны следующим соотношением:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя это выражение в приведенную выше формулу

Глава 11. Раскручиваем объекты: момент инерции

получим:

Глава 11. Раскручиваем объекты: момент инерции

Итак, мы получили связь момента силы, действующей на материальную точку, и ее углового ускорения. Коэффициент пропорциональности между ними, ​( l=mr^2 )​, называется моментом инерции материальной точки. Таким образом, мы получили эквивалент второго закона Ньютона для вращательного движения, где роль силы играет момент силы, роль ускорения — угловое ускорение, а роль массы — момент инерции.

Пример: вычисляем момент силы для обеспечения углового ускорения

Если на объект действует несколько сил, то второй закон Ньютона имеет следующий вид:

Глава 11. Раскручиваем объекты: момент инерции

где ​( mathbf{sum!F} )​ обозначает векторную сумму всех сил, действующих на объект.

Аналогично, если на объект действует несколько моментов сил, то второй закон Ньютона имеет вид:

Глава 11. Раскручиваем объекты: момент инерции

где ( mathbf{sum! M} ) обозначает векторную сумму всех моментов сил, действующих на объект. Аналог массы, т.е. момент инерции, измеряется в кг·м2.

Помните, что аналогом второго закона Ньютона при описании вращательного движения является формула ​( mathbf{sum! M}=lalpha )​, т.е. угловое ускорение прямо пропорционально сумме всех моментов сил, действующих на вращающийся точечный объект, и обратно пропорционально моменту инерции.

Пусть мячик из предыдущего примера (см. рис. 11.1) имеет массу 45 г, а длина нити равна 1 м. Какой момент сил необходимо приложить, чтобы обеспечить угловое ускорение — ​( 2pi с^{-2} )​? Подставляя значения в уже известную нам формулу

Глава 11. Раскручиваем объекты: момент инерции

получим:

Глава 11. Раскручиваем объекты: момент инерции

Как видите, для решения этой задачи достаточно было поступить, как при определении силы, необходимой для обеспечения ускорения поступательного движения (где нужно было бы умножить массу на ускорение), т.е. умножить угловое ускорение на момент инерции.

Вычисляем момент инерции протяженного объекта

Момент инерции легко вычисляется для очень маленького (точечного) объекта, если все точки объекта расположены на одинаковом расстоянии от точки вращения. Например в предыдущем примере, если считать, что мячик для игры в гольф гораздо меньше длины нити, то все его точки находятся на одинаковом расстоянии от точки вращения, равном радиусу окружности вращения ​( r )​. В таком случае момент инерции имеет знакомый вид:

Глава 11. Раскручиваем объекты: момент инерции

где ( r ) — это расстояние, на котором сосредоточена вся масса мячика ( m ).

Однако такая идеальная ситуация имеет место далеко не всегда. А чему равен момент инерции протяженного объекта, например стержня, вращающегося относительно одного из своих концов? Ведь его масса сосредоточена не в одной точке, а распределена по всей длине. Вообще говоря, для определения момента инерции протяженного объекта нужно просуммировать моменты инерции всех материальных точек объекта:

Глава 11. Раскручиваем объекты: момент инерции

Например, момент инерции ​( l )​ системы из двух “точечных” мячиков для игры в гольф с одинаковой массой ​( m )​ на расстояниях ​( r_1 )​ и ​( r_2 )​ равен сумме их отдельных моментов инерции ​( l_1=mr_1^2 )​ и ( l_2=mr_2^2 ):

Глава 11. Раскручиваем объекты: момент инерции

А как определить момент инерции диска, вращающегося относительно своего центра? Нужно мысленно разбить диск на множество материальных точек, вычислить момент инерции каждой такой точки и просуммировать полученные моменты инерции. Физики научились вычислять моменты инерции для многих объектов со стандартной формой. Некоторые из них приведены в табл. 11.1.

Глава 11. Раскручиваем объекты: момент инерции

Попробуем вычислить моменты инерции нескольких предметов с простой геометрией.

Пример: замедление вращения компакт-диска

Компакт-диски могут вращаться с разными угловыми скоростями. Это необходимо для обеспечения одинаковой линейной скорости считывания информации на участках, находящихся на разных расстояниях от центра вращения. Пусть диск массой 30 г и диаметром 12 см сначала вращается со скоростью 700 оборотов в секунду, а спустя 50 минут — со скоростью 200 оборотов в секунду. Какой средний момент сил действует на компакт-диск при таком уменьшении скорости? Связь момента сил и углового ускорения имеет вид:

Глава 11. Раскручиваем объекты: момент инерции

Момент инерции диска с радиусом ​( r )​, вращающегося относительно своего центра в плоскости диска, выражается формулой:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя значения, получим:

Глава 11. Раскручиваем объекты: момент инерции

Теперь нужно определить угловое ускорение, которое определяется следующей формулой:

Глава 11. Раскручиваем объекты: момент инерции

Изменение угловой скорости ​( Deltaomega )​ произошло за промежуток времени:

Глава 11. Раскручиваем объекты: момент инерции

В данном примере изменение угловой скорости:

Глава 11. Раскручиваем объекты: момент инерции

где ​( omega_1 )​ — конечная, а ( omega_0 ) — начальная угловая скорость компакт-диска.

Чему они равны? Начальная скорость 700 оборотов в секунду означает, что диск за секунду 700 раз проходит ​( 2pi )​ радиан:

Глава 11. Раскручиваем объекты: момент инерции

Аналогично, конечная скорость 200 оборотов в секунду означает, что диск за секунду 200 раз проходит ( 2pi ) радиан:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя значения в формулу углового ускорения, получим:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя значения момента инерции и углового ускорения в итоговую формулу момента силы, получим:

Глава 11. Раскручиваем объекты: момент инерции

Итак, средний момент равен 10-4 Н·м, а чему будет равна сила для создания такого момента, если она приложена к краю диска? Ее величину легко вычислить по следующей формуле:

Глава 11. Раскручиваем объекты: момент инерции

Оказывается, для такого замедления компакт-диска нужно приложить не такую уж и большую силу.

Еще один пример: поднимаем груз

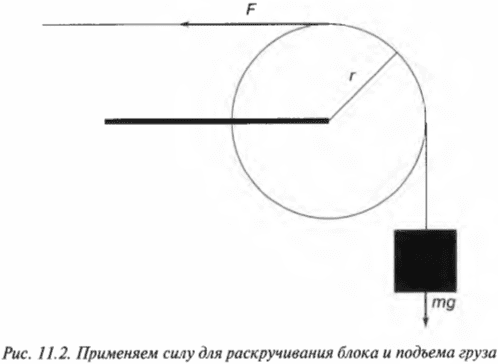

Вращательное движение порой внешне выглядит не так очевидно, как вращение ком- пакт-диска. Например подъем груза с помощью блока также является примером вращательного движения. Хотя канат и груз движутся поступательно, но сам блок вращается (рис. 11.2). Пусть радиус блока равен 10 см, его масса равна 1 кг, масса груза равна 16 кг, а к веревке прилагается сила 200 Н. Попробуем вычислить угловое ускорение блока.

Глава 11. Раскручиваем объекты: момент инерции

В данном примере нужно вычислить сумму всех моментов сил ​( mathbf{sum! M} )​, которые действуют на веревку:

Глава 11. Раскручиваем объекты: момент инерции

В данном примере на веревку действует два момента сил: один ​( M_1 )​ со стороны груза весом ​( mg )​, а другой ( M_2 ) — со стороны горизонтальной силы ​( F )​:

Глава 11. Раскручиваем объекты: момент инерции

Отсюда получаем формулу для углового ускорения:

Глава 11. Раскручиваем объекты: момент инерции

Эти моменты ​( M_1 )​ и ( M_2 ) имеют одинаковое плечо, равное радиусу блока ​( r )​, поэтому:

Глава 11. Раскручиваем объекты: момент инерции

Поскольку блок имеет форму диска, то из табл. 11.1 находим его момент инерции:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя выражения для ​( l )​, ​( M_1 )​ и ​( M_2 )​ в формулу для углового ускорения, получим:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя значения, получим:



Глава 11. Раскручиваем объекты: момент инерции

Вычисляем энергию и работу при вращательном движении

При изучении поступательного движения в главе 8 мы познакомились с понятием работа. Она равна произведению силы на перемещение под действием этой силы. Можно ли выразить работу при вращательном движении на основе его характеристик? Конечно можно, и для этого потребуется преобразовать силу в момент силы, а перемещение — в угол. В этом разделе демонстрируется такое преобразование, а также связь работы с изменением энергии.

Работа при вращательном движении

Допустим, что инженеру в области автомобилестроения необходимо рассчитать параметры революционно новой шины колеса. Для начала он решил оценить работу, которую необходимо выполнить для ускоренного раскручивания этой шины. Как связать работу при поступательном движении и работу при вращательном движении? Инженер предложил простую, как все гениальное, идею: “связать” шину веревкой. Точнее говоря, он предложил намотать веревку на шину, потянуть за веревку с помощью внешней силы и раскрутить шину. Так, приравнивая работу внешней силы при поступательном движении веревки и работу ускорения вращательного движения шины, можно, образно говоря, “связать” их веревкой.

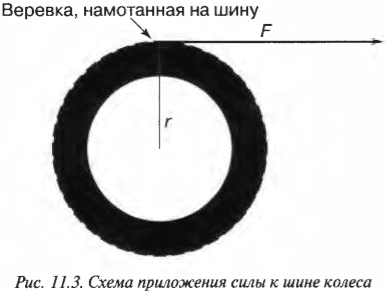

Пусть шина имеет радиус ​( r )​ и для ее вращения используется сила ​( F )​, как показано на рис. 11.3.

Глава 11. Раскручиваем объекты: момент инерции

Чему равна работа этой силы? Применим знакомую нам формулу:

Глава 11. Раскручиваем объекты: момент инерции

где ​( s )​ — это перемещение веревки под действием этой силы. В данном примере перемещение ​( s )​ равно произведению радиуса ​( r )​ на угол поворота шины ​( theta )​:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя это выражение в формулу работы, получим:

Глава 11. Раскручиваем объекты: момент инерции

Поскольку момент ​( M )​, создаваемой этой силой, равен:

Глава 11. Раскручиваем объекты: момент инерции

то получаем для работы:

Глава 11. Раскручиваем объекты: момент инерции

Таким образом, работа при вращательном движении равна произведению момента силы и угла поворота. Она измеряется в тех же единицах, что и работа при поступательном движении, т.е. в джоулях.

Учтите, что для описания вращательного движения в этих формулах работы угол нужно указывать в радианах.

Вот еще один пример. Пусть пропеллер самолета совершает 100 поворотов с постоянным моментом силы 600 Н·м. Какую работу выполняет двигатель самолета? Для ответа на этот вопрос начнем с уже известной нам формулы:

Глава 11. Раскручиваем объекты: момент инерции

Полный оборот соответствует повороту на угол ​( 2pi )​. Подставляя значения в формулу, получим:

Глава 11. Раскручиваем объекты: момент инерции

Что происходит с выполненной таким образом работой? Она преобразуется в кинетическую энергию вращательного движения.

Изучаем кинетическую энергию вращательного движения

Из главы 8 нам уже известно, что объект массы ​( m )​, движущийся поступательно со скоростью ​( v )​, обладает кинетической энергией:

Глава 11. Раскручиваем объекты: момент инерции

А как получить формулу кинетической энергии для вращающегося объекта? Нужно применить данную формулу для всех его частичек.

При описании вращательного движения аналогом массы является момент инерции, а аналогом скорости — угловая скорость.

Как известно (см. главу 10), тангенциальная скорость ​( v )​ и угловая скорость ​( omega )​ связаны соотношением:

Глава 11. Раскручиваем объекты: момент инерции

где ​( r )​ — это радиус окружности вращения.

Подставляя это соотношение в предыдущую формулу, получим:

Глава 11. Раскручиваем объекты: момент инерции

Однако эта формула справедлива только для бесконечно малой материальной точки. Чтобы определить кинетическую энергию протяженного объекта, нужно просуммировать кинетические энергии всех его мельчайших материальных точек, т.е. вычислить сумму:

Глава 11. Раскручиваем объекты: момент инерции

Как можно было бы упростить эту формулу? Предположим, что все составляющие частички протяженного объекта вращаются с одинаковой угловой скоростью. Тогда угловую скорость можно вынести за знак суммирования и получим:

Глава 11. Раскручиваем объекты: момент инерции

Здесь начинается самое интересное. Ранее в этой главе уже приводилась формула момента инерции:

Глава 11. Раскручиваем объекты: момент инерции

Теперь совсем нетрудно сделать подстановку в предыдущей формуле кинетической энергии:

Глава 11. Раскручиваем объекты: момент инерции

Итак, кинетическая энергия вращательного движения вычисляется аналогично кинетической энергии поступательного движения, если вместо массы использовать момент инерции, а вместо тангенциальной скорости — угловую скорость. Примеры кинетической энергии вращательного движения окружают повсюду. Спутник на космической орбите и бочка пива, которую скатывают по наклонной плоскости, обладают определенной кинетической энергией вращательного движения. Особенности вращательного движения бочки пива более подробно описываются в следующем разделе.

Измеряем кинетическую энергию бочки, катящейся по наклонной плоскости

Итак, нам уже известно, что объекты могут двигаться поступательно и вращательно, причем двигаться так, что без знания строгих законов физики порой трудно понять их поведение. Да ну? Действительно, если бочка скользит вниз по наклонной плоскости, то ее потенциальная энергия превращается в кинетическую энергию поступательного движения (см. главу 8). А если бочка скатывается вниз по наклонной плоскости, то ее потенциальная энергия превращается не только в кинетическую энергию поступательного движения, но и в кинетическую энергию вращательного движения.

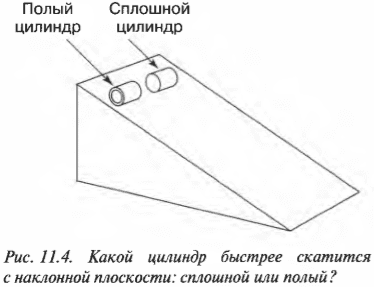

На рис. 11.4 показан случай, когда с наклонной плоскости высотой ​( h )​ скатываются сплошной и полый цилиндры с одинаковой массой ​( m )​. Какой цилиндр достигнет нижнего конца наклонной плоскости?

Глава 11. Раскручиваем объекты: момент инерции

Иначе говоря: какой цилиндр будет обладать большей скоростью в конце наклонной плоскости? Поскольку действующие на цилиндры силы постоянны, то постоянны и их ускорения, а значит, большая скорость в конце пути означает меньшее время его прохождения. В случае только поступательного движения цилиндра и при отсутствии трения уменьшение потенциальной энергии ​( mgh )​ преобразуется в увеличение кинетической энергии только поступательного движения ​( {}^1!/!_2mv^2 )​, т.е.:

Глава 11. Раскручиваем объекты: момент инерции

Однако в данном примере эта формула не годится, потому что цилиндры скатываются без проскальзывания. Это значит, что часть уменьшения потенциальной энергии будет преобразовываться в увеличение кинетической энергии поступательного движения ( {}^1!/!_2mv^2 ), а часть — в кинетическую энергию вращательного движения ( {}^1!/!_2Iomega ^2 ). Тогда предыдущее равенство принимает следующий вид:

Глава 11. Раскручиваем объекты: момент инерции

Сделаем подстановку ​( omega=v/r )​ и получим:

Глава 11. Раскручиваем объекты: момент инерции

Путем несложных алгебраических преобразований получим:

Глава 11. Раскручиваем объекты: момент инерции

откуда легко получить выражение для скорости цилиндра:

Глава 11. Раскручиваем объекты: момент инерции

Для обоих цилиндров все параметры одинаковы, кроме момента инерции ​( I )​. Как это повлияет на скорость цилиндров? Согласно данным из табл. 11.1, полый цилиндр имеет момент инерции ​( mr^2 )​, а сплошной — ​( {}^1!/!_2mr^2 )​.

Итак, для полого цилиндра получим:

Глава 11. Раскручиваем объекты: момент инерции

а для сплошного цилиндра:

Глава 11. Раскручиваем объекты: момент инерции

А их отношение равно:

Глава 11. Раскручиваем объекты: момент инерции

Как видите, скорость сплошного цилиндра в 1,15 раза больше скорости полого цилиндра, а значит, сплошной цилиндр быстрее достигнет конца наклонной плоскости.

Как на пальцах объяснить полученный результат? Все очень просто. В полом цилиндре вся масса сосредоточена на расстоянии радиуса цилиндра, а в сплошном цилиндре значительная часть масса распределена ближе радиуса. Это значит, что при одинаковой угловой скорости в полом цилиндре больше материала будет обладать большей тангенциальной скоростью, а для этого потребуется потратить больше энергии.

Не можем остановиться: момент импульса

Допустим, нам нужно остановить космический корабль с массой 40 т, который находится на околоземной орбите. Для этого потребуется затратить немалые усилия. Почему? Все дело во вращательном импульсе космического корабля.

В главе 9 подробно описывается понятие импульс материальной точки, который выражается следующей формулой:

Глава 11. Раскручиваем объекты: момент инерции

где ​( m )​ — это масса, a ​( v )​ — скорость материальной точки.

По аналогии, при описании вращательного движения физики используют понятие вращательный импульс (который в русскоязычной научной литературе чаще называют моментом импульса материальной точки. — Примеч. ред.):

Глава 11. Раскручиваем объекты: момент инерции

где ​( l )​ — это момент инерции, а ​( omega )​ — угловая скорость материальной точки.

Следует помнить, что момент импульса (или вращательный импульс) является вектором, направление которого совпадает с направлением вектора угловой скорости.

Момент импульса в системе СИ измеряется в кг·м2·с-1 (более подробно системы единиц измерения описываются в главе 2). Одним из наиболее важных свойств момента импульса является закон сохранения момента импульса.

Сохраняем момент импульса

Закон сохранения момента импульса гласит: момент импульса сохраняется, если равна нулю сумма всех моментов внешних сил. Этот закон проявляется во многих обыденных ситуациях. Например часто приходится видеть, как мастера фигурного катания на льду вращаются с широко разведенными в стороны руками, а затем резко приближают их к своему телу и сильно ускоряют свое вращение. Дело в том, что таким образом они уменьшают свой момент инерции и, согласно закону сохранения момента импульса, увеличивают свою угловую скорость. Зная начальную угловую скорость вращения фигуриста ​( omega_0 )​ и его моменты инерции в позе с разведенными руками ​( I_0 )​ и в позе с сомкнутыми руками ​( I_1 )​, легко найти конечную угловую скорость ​( omega_1 )​ по формуле:

Глава 11. Раскручиваем объекты: момент инерции

Однако этот закон удобно использовать не только в таких простых ситуациях. Возвращаясь к примеру с космическим кораблем на околоземной орбите, следует отметить, что его орбита далеко не всегда является строго круглой. Чаще всего орбиты спутников Земли и других планет имеют эллиптическую форму. Поэтому без закона сохранения момента импульса было бы гораздо сложнее определять параметры их орбитального движения.

Пример закона сохранения момента импульса: вычисляем скорость спутника

Предположим, что космический корабль вращается на эллиптической орбите вокруг Плутона. Причем в самой близкой к Плутону точке орбиты спутник находится на расстоянии 6·106 м от центра Плутона и имеет скорость 9·103 м/с. Вопрос: какой будет скорость спутника в самой далекой точке эллиптической орбиты на расстоянии 2·107 м от центра Плутона?

Для ответа на этот вопрос нужно воспользоваться законом сохранения момента импульса, поскольку на спутник не действуют никакие внешние моменты сил (сила гравитационного притяжения направлена параллельно радиусу и не создает момента). Однако закон сохранения момента импульса нужно преобразовать так, чтобы вместо угловых скоростей в его формулировке фигурировали тангенциальные скорости.

Итак, рассмотрим формулу закона сохранения момента импульса:

Глава 11. Раскручиваем объекты: момент инерции

где ​( I_{бл} )​ — это момент инерции спутника в самой близкой точке, ( I_{дал} ) — это момент инерции спутника в самой далекой точке, ( omega_{бл} ) — угловая скорость спутника в самой близкой точке, а ( omega_{дал} ) — угловая скорость спутника в самой далекой точке.

Предположим, что размеры спутника гораздо меньше расстояния до центра Плутона и спутник можно считать материальной точкой. Тогда его моменты инерции равны:

Глава 11. Раскручиваем объекты: момент инерции

и

Глава 11. Раскручиваем объекты: момент инерции

где ​( r_{бл} )​ — это расстояние от спутника до центра Плутона в самой близкой точке эллиптической орбиты, а ( r_{дал} ) — это расстояние от спутника до центра Плутона в самой далекой точке эллиптической орбиты.

Кроме того:

Глава 11. Раскручиваем объекты: момент инерции

и

Глава 11. Раскручиваем объекты: момент инерции

Подставляя все перечисленные соотношения в формулу закона сохранения момента импульса

Глава 11. Раскручиваем объекты: момент инерции

получим:

Глава 11. Раскручиваем объекты: момент инерции

Отсюда путем несложных алгебраических преобразований, получим:

Глава 11. Раскручиваем объекты: момент инерции

Подставляя значения, получим:

Глава 11. Раскручиваем объекты: момент инерции

Итак, в ближайшей к Плутону точке орбиты спутник будет иметь скорость 9000 м/с, а в самой дальней — 2700 м/с. Этот результат мы легко получили только благодаря знанию закона сохранения момента импульса.

Беликова Ирина

Учитель физики, информатики и вычислительной техники. Победитель конкурса лучших учителей Российской Федерации в рамках Приоритетного Национального Проекта "Образование".

Оцените автора
Добавить комментарий

Вставить формулу как
Блок
Строка
Дополнительные настройки
Цвет формулы
Цвет текста
#333333
Используйте LaTeX для набора формулы
Предпросмотр
\({}\)
Формула не набрана
Вставить
Adblock
detector
