Собственная и примесная проводимость полупроводников

В отличие от проводников и диэлектриков, проводимостью полупроводников достаточно легко управлять. Это и определило их широчайшее использование. Проводимость полупроводников бывает двух видов: собственная и примесная. Кратко рассмотрим их особенности.

Собственная и примесная проводимость полупроводников кратко формулы

Собственная проводимость полупроводника

Проводимость любого вещества определяется наличием и подвижностью носителей заряда в этом веществе и рассчитывается по специальным формулам. Практически во всех твердых веществах проводимость обеспечивается свободными электронами. Однако в полупроводниках она имеет свои особенности.

Рассмотрим кристалл типичного полупроводника — кремния.

Кремний четырехвалентен, а энергетически устойчивое число внешних валентных электронов — восемь. В итоге кремнию «энергетически выгодно» создать четыре двухэлектронных связи с соседними атомами.

Собственная и примесная проводимость полупроводников кратко формулы

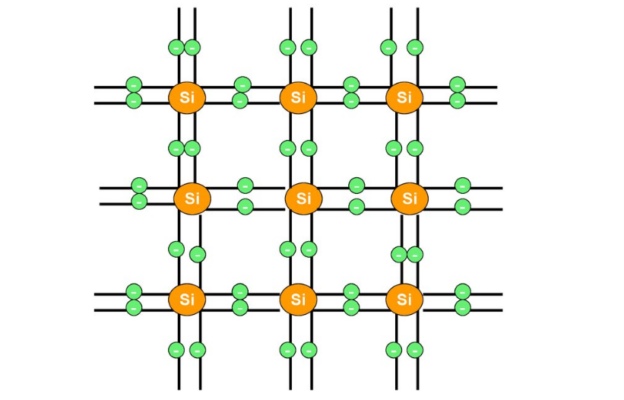

Рис. 1. Строение полупроводника кремния.

При повышении температуры энергии некоторых электронов начинает хватать, чтобы разорвать связь. В кристалле появляются свободные отрицательные носители. Они обеспечивают проводимость, которая называется электронной.

Одновременно в кристаллической решетке оказываются связи с недостатком электронов. Такая связь называется дыркой. Поскольку электрон в составе связи при подлете к атому может продолжить движение по любой из четырех связей, то дырка в любой момент может заполниться электроном с образованием дырки в соседней связи. Такое событие может рассматриваться, как движение дырки. А поскольку дырка представляет собой недостаток электронов, она движется как положительно заряженный носитель. Такая проводимость называется дырочной.

Электронная и дырочная проводимость, появляющаяся в результате того, что электроны разрывают связи, называется собственной проводимостью проводника.

Примесная проводимость полупроводника

Собственная проводимость полупроводника относительно невелика. Для существенного увеличения проводимости имеет смысл специально создавать носители, которые бы всегда имелись в веществе полупроводника, даже без повышения температуры.

Такую проводимость можно создать, если ввести в кристалл четырехвалентного полупроводника пяти- или трехвалентные атомы.

При добавлении пятивалентных атомов мышьяка или сурьмы один электрон в таких атомах окажется вне ковалентных связей. В результате этот электрон будет очень легко покидать свой атом и свободно двигаться в кристалле.

Проводимость, обеспечиваемая пятивалентными примесями, называется донорной. Основными носителями в ней являются электроны. Полупроводник, имеющий донорную проводимость, называется проводником n-типа.

Собственная и примесная проводимость полупроводников кратко формулы

Рис. 2. Донорная примесь.

Если добавить в полупроводник трехвалентные атомы индия или галлия, то в одной из связей с этим атомом всегда будет незаполненное место — дырка.

Проводимость, обеспечиваемая трехвалетными примесями, называется акцепторной. Основными носителями в ней являются дырки. Полупроводник, имеющий акцепторную проводимость, называется проводником p-типа.

Собственная и примесная проводимость полупроводников кратко формулы

Рис. 3. Акцепторная примесь.

Что мы узнали?

Собственная и примесная проводимость полупроводников обеспечиваются электронами и дырками (свободными местами в связях). Собственная проводимость обеспечиваемая носителями, возникающими при разрыве связей в кристалле. Примесная проводимость — это проводимость, обеспечиваемая носителями, возникающими в результате специальных пяти- и трехвалентных примесей. Проводимость, обеспечиваемая пятивалентными примесями, называется донорной, трехвалентными — акцепторной.

Беликова Ирина

Учитель физики, информатики и вычислительной техники. Победитель конкурса лучших учителей Российской Федерации в рамках Приоритетного Национального Проекта "Образование".
