Основные виды и принципы работы радиосвязи

Хотя радио имеет долгую и интересную историю, на вопрос, кто его открыл, однозначного ответа нет. Например, принципы радиосвязи были практически продемонстрированы в 1893 году Николой Теслой, который представил работу беспроводного радио в Сент-Луисе, США. С другой стороны, изобретателем радио часто называют Гульельмо Маркони — человека, получившего первый патент на беспроводной телеграф (Англия, 1896 год). А уже 12 декабря 1901 года Маркони стал первым человеком, передавшим радиосигналы через Атлантический океан. Наконец, нельзя не вспомнить и нашего Александра Попова, представившего в Петербурге 7 мая 1895 года прибор, который обеспечивал генерацию направленных колебаний «атмосферного электричества« (по сути, являлся радиоприёмником).

Радиосигналы происходят в результате направленного перемещения радиоволн. Подобно волнам на пруду, радиоволна представляет собой серию повторяющихся пиков и впадин. Радиоволна генерируется передатчиком, а затем обнаруживается приёмником.

Основные разновидности радиосвязи и их применение

Высокочастотные колебания — составляющие любого радиосигнала, представляют собой направленное наложение двух колеблющихся в пространстве под углом 900 полей, магнитного и электрического. Энергия, которую вырабатывают эти поля, увеличиваются по мере повышения синхронности таких колебаний и помре увеличения площади, на которую распространяется действие этих полей. Соответственно, сила прохождения сигнала, при росте расстояния до его источника падает.

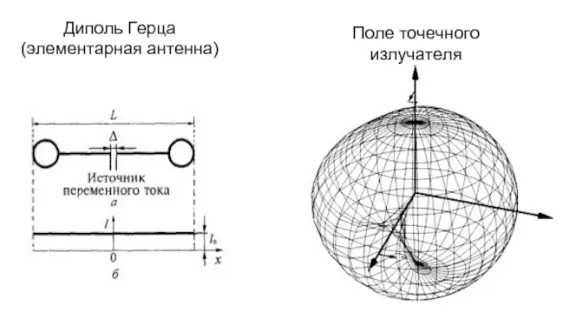

Для передачи радиосигнала применяются антенны. Конструкция любой антенны предусматривает концентрацию радиоволн, которые содержатся в луче, с увеличением степени такой концентрации КПД антенного устройства увеличивается. Конструктивные особенности передатчика и антенны определяют разновидности радиосвязи.

Радиорелейная связь

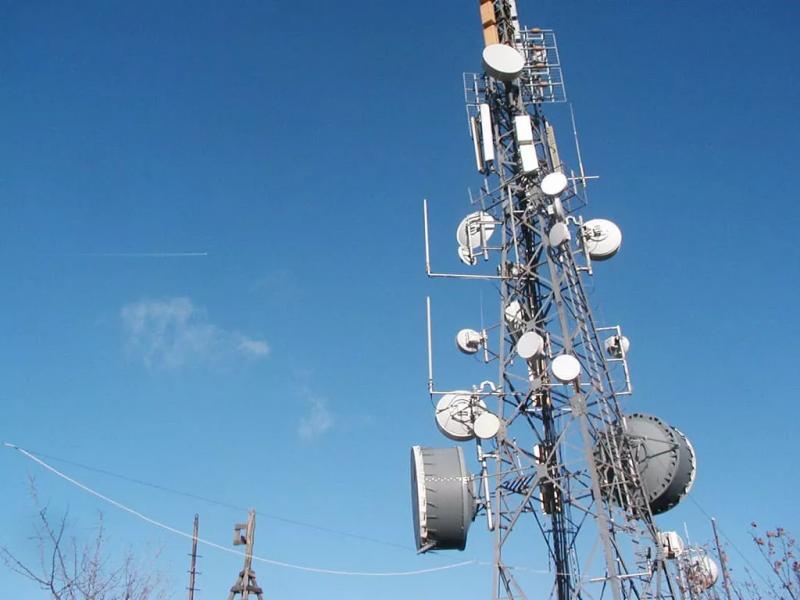

Функции радиорелейной линии заключаются в приёме и ретрансляции сигналов, которые принимаются либо от другой радиостанции, либо от провода, оптоволоконного, микроволнового, коаксиального кабеля или другого канала интегрированной наземной линии. Радиорелейная связь – важная, хотя уже и постепенно устаревающая технология системы радиосвязи.

Большинство станций радиорелейной связи представляют собой наземную систему связи типа «точка-точка». Типовой представитель — система связи с релейным микроволновым излучением или система спутниковой связи.

Расположение радиорелейных станций и диаграммы направленности антенн должны быть установлены так, чтобы обеспечивать минимальные помехи для наземных спутниковых станций. Аналоговые и цифровые схемы основной полосы частот радиорелейной связи аналогичны спутниковым системам, однако процесс обмена и передачи сигналов происходит в атмосфере. Радиорелейные линии могут быть частью соединения между земной станцией и центром коммутации сигнала.

Основные виды и принципы работы радиосвязи

Передача сигналов через спутник

Теперь рассмотрим, как работает радио на примере телекоммуникационного сообщения через спутники. Для передачи сигналов антеннам на Земле используются все те же радиоволны. Информация может включать:

  • Научные данные (например, снимки, сделанные спутником);
  • Текущее состояние систем спутника;
  • Данные о местонахождении спутника в космическом пространстве.
  • Спутниковая передача сигналов происходит по пути их распространения в прямой видимости от наземной станции к спутнику связи (восходящая линия связи) и обратно к земной станции (нисходящая линия связи). Спутник обычно размещается на геостационарной орбите, на высоте около 18…20 тыс. км над Землей, так что он кажется неподвижным из любой точки, откуда виден. Оттуда спутник действует как ретранслятор в небе. Наземная станция включает в себя антенны, здания и электронику, необходимые для передачи, приёма и последующей обработки сигналов.

    Используемый частотный спектр аналогичен тому, который применяется для наземного микроволнового радио. Антенна наземной станции обычно является остронаправленной, в то время как спутниковая антенна имеет увеличенную ширину луча, чтобы покрывать большую часть земной поверхности и иметь возможность одновременно связываться со многими удаленными друг от друга земными станциями.

    Сотовая связь

    Основные виды и принципы работы радиосвязи

    Сотовая связь — форма коммуникационной технологии, позволяющая использовать мобильные телефоны. Мобильный телефон является двунаправленным радиоприёмником, обеспечивающим одновременную передачу и прием сигналов. Сотовая связь основана на географическом разделении зоны покрытия связи на соты и внутри сот. Каждой ячейке выделяется определенное количество частот (или каналов), что позволяет большому количеству абонентов вести разговоры одновременно. Таким образом, покрытие сотовой связи происходит путём пространственного разделения на ячейки с базовыми станциями.

    Общим элементом всех технологий сотовой связи является использование определенных радиочастот, а также повторное использование частот. Это позволяет предоставлять услугу большому количеству абонентов при уменьшении количества каналов (ширины полосы). Можно создавать широкие сети связи за счет полной интеграции передовых возможностей мобильного телефона.

    Как осуществляется радиосвязь

    Радиосвязь работает путём передачи и приема электромагнитных волн. Для распространения и перехвата радиоволн используются передатчик и приёмник. Передатчик излучает электромагнитное поле наружу через антенну; затем приемник улавливает это поле и преобразует его в звуки/изображения.

    Генерация и приём радиоволн

    Радиоволна действует как носитель информационных сигналов; информация кодируется непосредственно на волне – в виде звуков (голос и музыка) и/или изображений (телевидение). Звуки и изображения преобразуются в электрические сигналы (микрофоном или видеокамерой), усиливаются и используются для формирования несущей волны. Усиленный сигнал подаётся на антенну, которая преобразует электрические сигналы в электромагнитные волны для излучения в космос.

    Основные виды и принципы работы радиосвязи

    Такие волны излучаются со скоростью света и передаются не только по линии прямой видимости, но и за счет отклонения от ионосферы. Приёмные антенны перехватывают часть этого излучения, возвращая ему форму электрические сигналы, после чего подают сигнал на приёмник.

    Кодирование информации в радиоволне

    Основной принцип прост. С одной стороны, передатчик «кодирует» сообщения, изменяя амплитуду или частоту волны, наподобие кода Морзе. С другой стороны, приёмник, настроенный на ту же длину волны, улавливает сигнал и декодирует его обратно в желаемую форму: звуки, изображения, данные и пр.

    На этом принципе основаны все системы беспроводной связи — от пульта дистанционного управления телевизором до контроля положения спутниковой антенны. Отметим, что в современном мире используются все более сложные технологии для кодирования электромагнитных сигналов, улучшения их качества, увеличения объема информации или обеспечения безопасности передачи. Для этого используются устройства Wi-Fi или Bluetooth.

    Телеграфирование

    Электрический телеграф в ХХ веке был распространённой формой цифровой передачи сигналов в основной полосе частот с использованием металлических носителей (открытый провод). Но, по сегодняшним меркам, скорость передачи информации при телеграфировании является низкой.

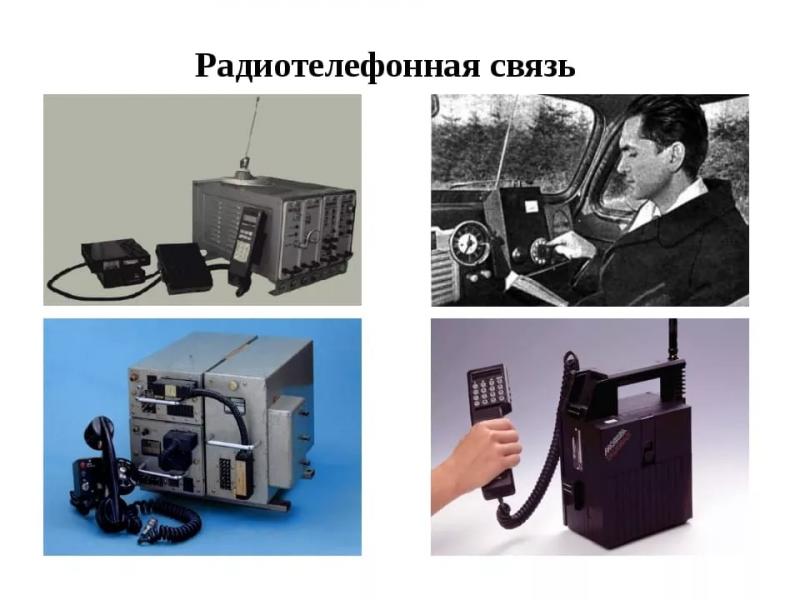

    Радиотелефонная связь

    Является дальнейшим развитием телеграфирования, и реализуется путём передачи речи по витым парам проводов. Из-за возможностей технических средств полоса пропускания речевых сигналов ограничена частотой 4 кГц, эта полоса сохраняется и до настоящего времени.

    Основные виды и принципы работы радиосвязи

    Сейчас практически все магистральные системы передачи используют цифровую передачу на основе оптического волокна. Однако передача данных в голосовой полосе, которая представляет собой передачу потока цифровых данных через канал, предназначенный для одного аналогового голосового канала, по-прежнему используется в сети доступа — той части сети, которая находится между помещением абонента и обслуживающим центральным офисом.

    Голосовые модемы дополняются и вытесняются в сети доступа технологией цифровой абонентской линии, которая повышает скорость обмена информацией при одновременном снижении стоимости услуг. Кроме того, цифровые абонентские линии имеют постоянное подключение к данным.

    Модуляция и детектирование

    Виды радиосвязи зависят от типа модуляции сигнала. В радиоустройствах с амплитудной модуляцией (АМ) сила амплитуда сигнала изменяется в пределах от минимума до максимума производимых частот. В радио с частотной модуляцией сигнала (FM) изменяется скорость прохождения сигнала. Когда вы настраиваетесь на радио, номер набора показывает частоту в МГц, на которой транслируется сигнал.

    FM-модуляция распространена в коммерческих, а АМ-модуляция – в производственных применениях.

    Обратным модуляции процессом является детектирование, при котором из общего высокочастотного сигнала выделяется та его часть, которая содержит информационную составляющую. Первые радиоприёмники были именно детекторными.
