Активное сопротивление

Цепи переменного тока имеют важное отличие от цепей постоянного тока. Сопротивления в них имеют две составляющих: активную и реактивную. Поговорим о свойствах и особенностях активного сопротивления.

Активное сопротивление – амплитуда, формула для закона Ома, пример энергия, величина (11 класс)

Активное и реактивное сопротивление

В 11 классе известно, что постоянный электрический ток — это направленное движение зарядов по проводнику. Переменный ток — это колебания электрических зарядов вокруг некоторого среднего положения. Двигаясь или колеблясь, заряды совершают работу, которая выделяется на сопротивлении нагрузки.

Активное сопротивление – амплитуда, формула для закона Ома, пример энергия, величина (11 класс)

Рис. 1. Электрический ток.

Сопротивление, на котором энергия электрического тока выделяется в виде тепла, называется активным. В цепи постоянного тока сопротивления бывают только активными. В цепи переменного тока могут быть элементы, которые оказывают сопротивление прохождению тока, но мощность на них не выделяется — такие сопротивления называются реактивными.

Если активное сопротивление преобразует энергию движения электронов в тепло, то реактивное сопротивление часть периода запасает энергию движения электронов (оказывая сопротивление), а часть периода — отдает запасенную энергию электронам.

Активным сопротивлением обладают резисторы, кроме того, любой реальный проводник также обладает некоторым активным сопротивлением. Реактивным сопротивлением обладают конденсаторы и катушки индуктивности.

Активное сопротивление – амплитуда, формула для закона Ома, пример энергия, величина (11 класс)

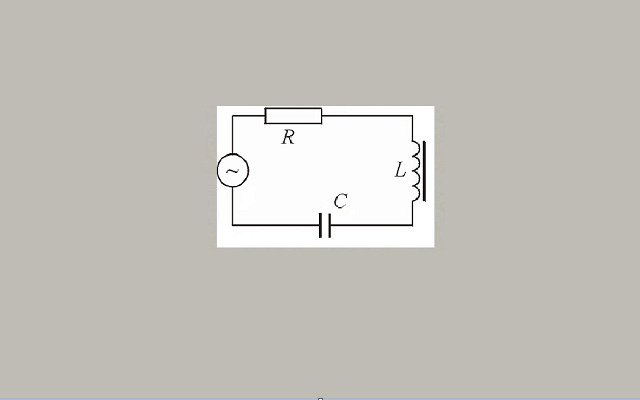

Рис. 2. Полная цепь переменного тока.

Активное сопротивление в цепи переменного тока

Определим величину тока в цепи переменного тока с чисто активным сопротивлением.

Активное сопротивление – амплитуда, формула для закона Ома, пример энергия, величина (11 класс)

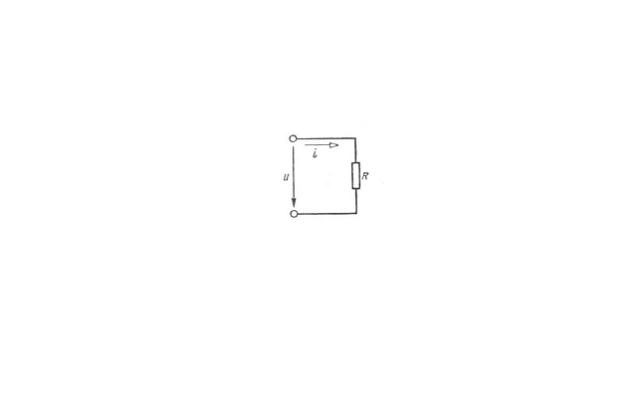

Рис. 3. Схема с чисто активной нагрузкой.

Для переменного тока закон, по которому меняется мгновенное значение напряжения, имеет следующий вид:

$$U=U_m sin(omega t+varphi)$$

Мгновенное значение тока через любой элемент находится по закону Ома:

$$I ={U over R}$$

Подставляя предыдущую формулу в закон Ома, получим:

$$I={U_m sin(omega t+varphi)over R}=I_m sin(omega t+varphi)$$

Из этой формулы видно, что колебания силы тока в цепи с чисто активным сопротивлением имеют ту же частоту и фазу, что и колебания напряжения. Ток в цепи в любой момент времени возрастает пропорционально напряжению. Амплитуда активного сопротивления постоянна. А значит, действующие значения переменного напряжения и тока также можно находить по закону Ома.

Это важная особенность активного сопротивления. Оно не обладает инерционностью, ток и напряжение через него изменяются синфазно. Вся энергия движущихся по активному сопротивлению зарядов сразу преобразуется в тепловую (и, возможно, механическую).

Отсюда следует, что энергия, выделяемая на активном сопротивлении в цепи переменного тока, находится непосредственно из закона Джоуля-Ленца с использованием действующих значений:

$$А = I^2Rt$$

Указанные соотношения справедливы только для чисто активных сопротивлений. Для сопротивлений, которые имеют реактивную составляющую, к примеру, для катушки индуктивности, зависимость мгновенного значения тока сложнее, и закон Джоуля-Ленца в таком виде использовать нельзя.

Любой реальный проводник обладает некоторой индуктивностью, а между любыми частями реальных проводников и элементов существует некоторая электроемкость. Поэтому чисто активных сопротивлений, строго говоря, не существует. Любое реальное активное сопротивление имеет некоторую реактивную составляющую. На низких частотах она очень мала, и ею пренебрегают. На высоких же частотах ею пренебречь нельзя, и она всегда оказывает заметное влияние на поведение и параметры цепи.

Что мы узнали?

Сопротивление, на котором энергия электрического тока выделяется в виде тепла, называется активным. Оно не обладает инерционностью. Ток, протекающий через активное сопротивление, синфазен с напряжением на нем, и его можно найти по закону Ома для действующих значений. Мощность, выделяемая на активном сопротивлении, можно найти по закону Джоуля-Ленца для действующих значений.
