Под линзой подразумевается деталь, выполненная из прозрачного и однородного материала, у которой имеются две преломляющие полированные поверхности: плоская и сферическая.
В современной физике и оптике чаще применяются асферические предметы с отличной от сферы формой поверхности.
Материалы для их изготовления — кристаллы, стёкла, оптическая пластмасса. Для построения изображений в линзах потребуется выполнить чертеж на плоскости.
- Принципы классификации
- Собирающие приборы
- Практические задания
- Различные значения показателей
Принципы классификации
Понятие применяется к другим оптическим приборам и явлениям, которые изучаются на уроках физики в 11 классе. Подобное действие наблюдается в плоских линзах. При их изготовлении применяется материал с переменным показателем преломления. Он изменяется с учётом расстояния от центра. В зонной пластинке Френкеля используется явление дифракции (отклонение пучка света от прямолинейного распространения вблизи препятствия).
Воспринимаемая картинка считается действительной. Предусмотрено подобное построение изображения в собирающей линзе. Мнимые аналоги образуются расходящимися пучками. Их лучи не пересекаются в геометрической системе координат. Действительное и мнимое изображение может давать собирающее зеркало. Рассеивающий аналог создаёт мнимую картинку.
Главные и общие характеристики изделий:
- оптическая сила;
- фокусное расстояние.
Некоторые оптические системы фокального, фокусного, выпуклого видов используются в среде с относительно высоким показателем преломления.
Отличительное свойство собирательной лампочки — соединение падающих прямых в одной точке. Её можно править к изделию любой стороной.
Вывод — свет, проходя через экран с зеркалами, собирается с двух сторон от прибора.
Для изделия характерны 2 фокуса:
- задний;
- передний.
Они находятся на оптической оси с двух сторон и на фокусном расстоянии от главной точки. В ходе падения лучей на рассеивающую линзу и выхода из неё свет преломляется рассеиваясь. В технике используются лупы, обозначающие 2x, 3x. Чтобы увеличить картинку, используется формула:
Ud=F+d/F, где F — расстояние, d — расстояние наилучшего зрения.
Собирающие приборы

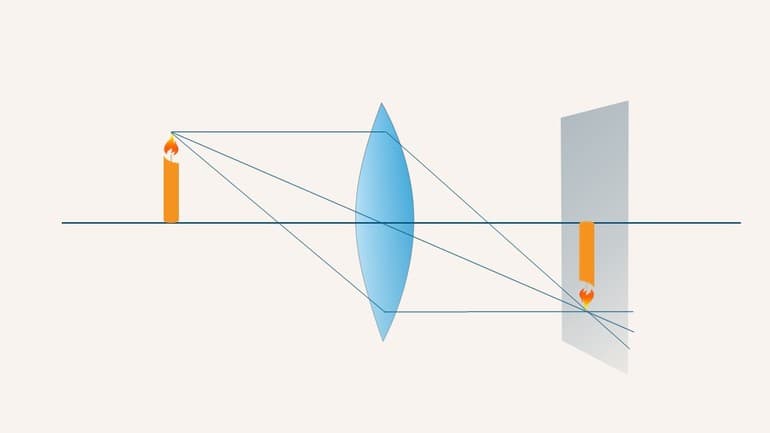

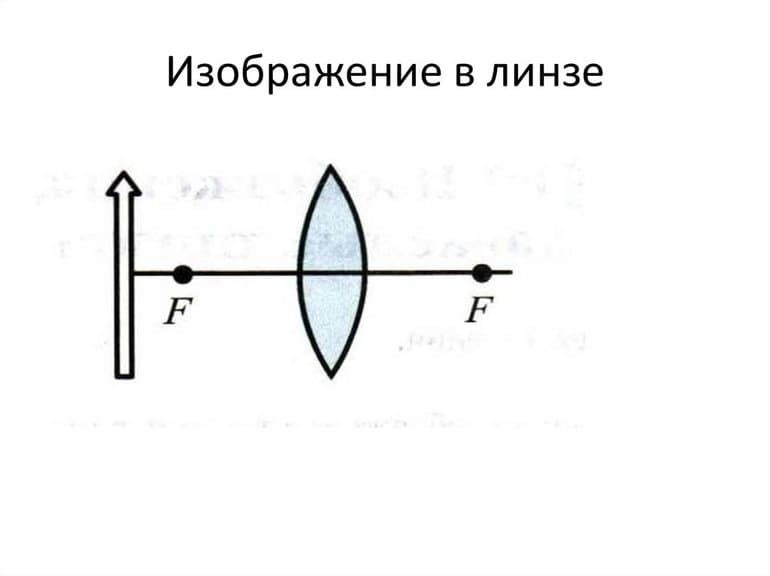

При построении изображения в собирающей линзе и расположении предмета за двойным фокусом необходимо опустить 2 луча. На стекле происходит преломление луча с последующим его прохождением через фокус. Другой луч направляется из верхней точки предмета через центр. Он проходит без кривизны, не преломляясь. При пересечении прямых образуется верхняя точка предмета.
По аналогичной схеме строится картинка нижней точки изделия. При таком построении получается перевёрнутое, уменьшенное и действительное фото.
Чтобы построить картинку, когда предмет находится в точке двойного фокуса, понадобятся 2 луча:
На их пересечении ставится точка, с помощью которой получится картинка верхней части предмета. По аналогичной схеме строится чертёж нижних точек. Таким способом получается картинка с высотой, равной высоте самого изделия.
При расположении предмета в пространстве один луч проходит параллельно основной оси, а второй направляется через центр. В основе проекционного аппарата находится основное свойство собирающих линз: в процессе приближения изделия к линзе изменяются параметры фото.

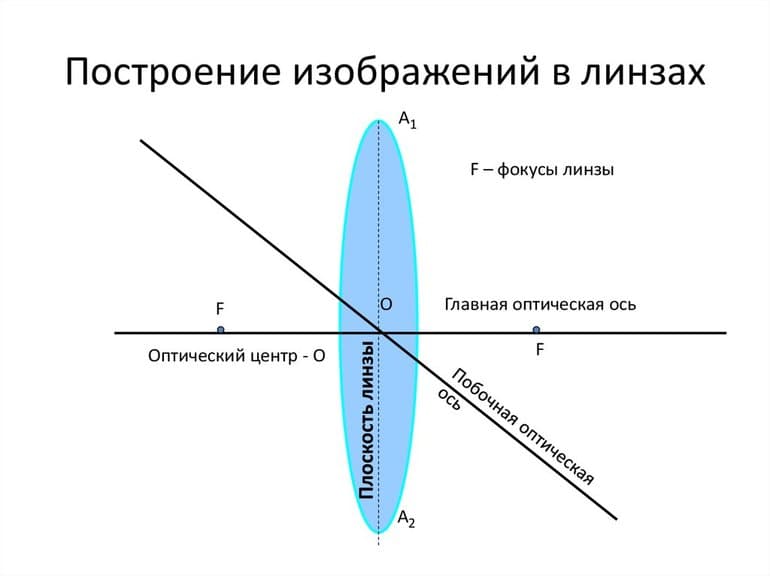

Сложнее выполнить чертёж, используя светящуюся точку, расположенную на основной оптической оси. Для построения точки используется луч, направленный произвольно на линзу. В месте пересечения плоскости и побочной оси формируется другой фокус. В данную точку пойдёт преломлённая прямая после самой линзы. При построении изображения в рассеивающей линзе происходит преломление так, что продолжение прямой идёт в фокус. Вторая прямая попадает в центр, пересекая продолжение первой. На основе такого закона преломления получается картинка мнимая, прямая и уменьшенная.
Практические задания
Для рассматриваемых устройств существуют следующие типы задач: на построение в рассеивающей линзе либо собирающей, формула для тонкой поверхности.
Для решения первой потребуется построить ход луча от источника, отыскать пересечение преломленных прямых.
Если дана собирающая линза, луч имеет следующие цвета:
При их пересечении получается соответствующее изображение. В рассеивающих линзах используются лучи синего, зелёного оттенков. Первый параллелен главной прямой, преломляется. Зелёный идёт сквозь оптическую центральную точку, не испытывая преломления. Лучам свойственно пересекаться, выдавая картинку.
Как и сферическое зеркало, можно получить несколько картинок от предмета, находящегося на разных расстояниях (d). Предположим, что длина отрезка от фото до линзы обозначается через f, а от фокуса до линзы через F.
При собирающей линзе значение первого показателя d будет стремиться к бесконечности. Источник расположен вдали от зеркала. Лучи расположены параллельно относительно друг друга.
Если пустить 2 прямые параллельно основной оси, тогда, преломляясь, они пройдут через фокус. Он является точечным изображением.
Различные значения показателей
Если d больше 2°F, источник расположен за фокусным отрезком. Чтобы визуализировать картинку, предмет описывается через стрелку. В точке скрещения лучей появляется изображение. Когда d= 2°F, источник размещён в фокусе. Если d больше F, но меньше 2°F, тогда источник находится между двойным и одинарным фокусом. При отсутствии побочных предметов, размещении зеркала с учётом расстояния d=F, когда источник совпадает с фокусом.
Если линза рассеивающая, при построении не учитывается положение предмета. В таком случае нужно ограничиваться его произвольным размещением и характеристиками фото. Если d приближается к бесконечности, тогда лучи идут от источника параллельно относительно друг друга.
После преломления они расходятся, а в фокусе их продолжения сходятся. Точки пересечения и фокуса совпадают. Таким способом получается мнимая картинка.
Другой тип заданий связан с формулой тоненькой линзы. Они основаны на числовых параметрах, с помощью которых характеризуется положение источника, фокуса либо картинки.
Если рассмотреть произвольную систему, тогда за положение источника можно взять d, а за фото — f. Фокусная система задается через F.
Взаимосвязь между всеми параметрами, которые используются при построении изображений в тонких линзах, описывается с помощью следующей формулы:
±1/F=±1/d±1/f, где:
- F — расстояние фокусное;
- d — расстояние между зеркалом и предметом;
- f — отрезок между зеркалом и картинкой.
Чтобы воспользоваться формулой, нужно учитывать правило постановки знаков. Если прибор собирающий, тогда F больше нуля, а если рассеивающий, то меньше. Когда предметы и картинки действительные, тогда d>0, f=0.
При мнимых фото и предметах показания иные: d<0, f<0. Через последний параметр характеризуются линзы либо целые системы.
Для нахождения оптической силы используется формулы:
D=1/F, где:
- D — оптическая сила либо система линз;
- F — фокус системы либо отдельного стекла.
Для размерности оптической силы применяются диоптрии (дптр). Для собирающих линз характерно положительное значение D, а для рассеивающих — отрицательное. В физике задачи с линзами разделены на 2 класса.
Чтобы построить чертежи, необходимо проанализировать ход света, измерить радиус, найти картинку. На основе численных значений подбирается подходящая формула для вычисления неизвестной.
